本文旨在用最简单、最直观的逻辑、实现来讲清楚Red-Black tree的理论和实现。

参考资料：

Overview

Red-Black tree （RB-tree）顾名思义，就是在Binary Search Tree（BST）的基础上，每个内部数据节点附带一个“颜色”信息，颜色只能是“Red”红色或者“Black”黑色，并且满足下面三条性质：

  1. root和leaf节点必须是Black；
  2. Red节点的“父亲”必须是Black；
  3. 对于任意一个节点，从该节点出发到其所有leaf的黑色路径长度相等。
RB-tree example

仔细品品这三条性质：

  1. 没什么好说的，算是一种规整化；
  2. 任意父子不能同时为红色，也就是说Red不能相邻；
  3. 有很多种等价描述，也可以描述为：
    • 每个Leaf的Black-Depth（从root到该节点的黑色节点数目）相等；
    • 对于每个节点，其两个儿子的Black-Height相等；

表面上看上去，会觉得RB-tree的定义十分“不自然”，为什么要定义貌似屁用没有的“颜色”？颜色的实际意义是什么？2、3的约束为什么能保证树高？没有红色节点行不行？

Red-Black Tree Height

对于平衡树，关键就是对于树高的控制，RB-tree是怎么控制树高的，关键就是性质2、3，下面证明：

RB-tree和4阶B-tree是同构的。

4阶B-tree每个内部节点存储1..3个值 并且 拥有2..4个儿子

下面说明RB-tree可以通过压缩Red节点形成同构的B-tree：

  • 如果一个Black节点没有Red儿子，保持不变，拥有2个儿子；
  • 如果Black节点有一个Red儿子，将Red吸收，并将其儿子作为自己的儿子，拥有3个儿子；
  • 如果Black节点有2个Red儿子，将Red吸收，并将其儿子作为自己的儿子，拥有4个儿子。

以下图为例：

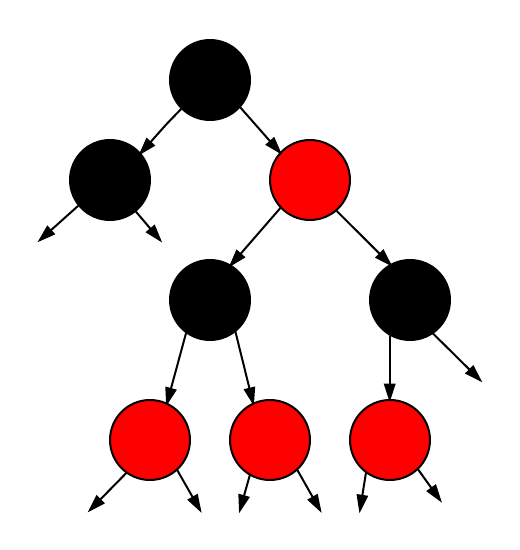

Before Merge

将Red节点merge后：

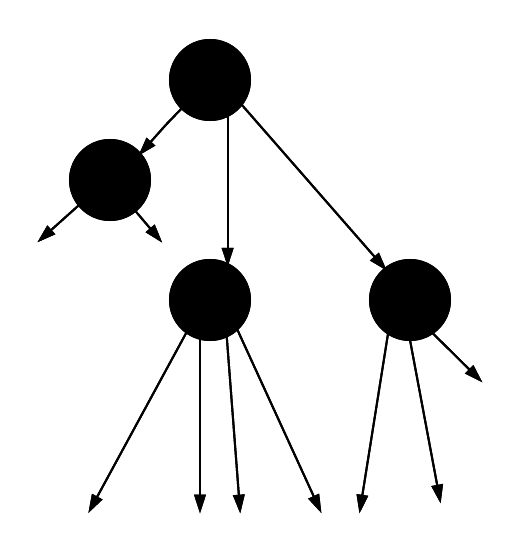

After Merge

下图是上一节中example的等价B-tree。

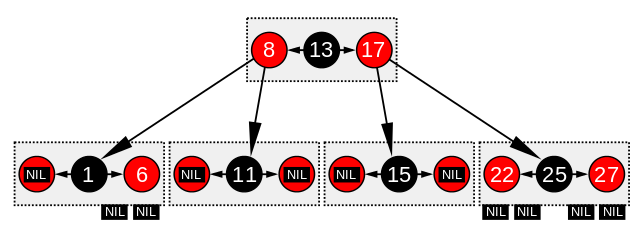

RB-tree and B-tree

其实这也就是RB-tree的本质，就是4阶B-tree，只不过用等价的2叉树方便编程罢了，此文终结。 不过该证明的还是要证明，本文适用于没学过B-tree的小白。

下面证明 \(n\) 个节点（不含Leaf）的RB-tree的树高 \(h\leq 2 \log_2(n+1)\)：

首先设RB-tree的等价B-tree树高为 \(h_1\)，根据性质2，很容易得到

\[h_1\geq h / 2\]

merge前后Leaf一定被保留，\(n\) 节点的BST拥有 \(n+1\) 个Leaf，根据性质3，merge后得到的树一定高度平衡（所有Leaf拥有相同的深度），所以

\[\begin{align} n+1 & \geq 2^{h_1} \\ \log_2(n+1) & \geq h_1 \geq h / 2 \\ h & \leq 2 \log_2(n+1) \end{align}\]

Insertion

和一般的BST插入相同，在Leaf位置插入一个Red节点，然后调整平衡。

1
2
3
4
5
6
7
insert :: (Ord a) => a -> RBTree a -> RBTree a
insert v t = blacken $ ins t
    where   ins E = T R E v E
            ins (T c l x r) = case compare v x of
                LT -> balance c (ins l) x r
                EQ -> T c l x r
                GT -> balance c l x (ins r)

为什么插入Red节点？是为了不破坏性质3，这样插入只可能破坏性质2。

对于性质2的破坏（出现连续Red），显然有且仅有4种情况：左左、左右、右左、右右。

1
2
3
4
5
6
7
8
9
10
11
data Color = R | B deriving (Show, Enum)
data RBTree a = E | T Color (RBTree a) a (RBTree a)

balance :: Color -> RBTree a -> a -> RBTree a -> RBTree a

balance B (T R (T R a x b) y c) z d = T R (T B a x b) y (T B c z d)
balance B (T R a x (T R b y c)) z d = T R (T B a x b) y (T B c z d)
balance B a x (T R (T R b y c) z d) = T R (T B a x b) y (T B c z d)
balance B a x (T R b y (T R c z d)) = T R (T B a x b) y (T B c z d)

balance c l x r = T c l x r

这里又要大吹特吹Haskell支持模式匹配的好处了。

BST的定义是什么：中缀有序。所以我们将Tree定义写成中缀形式，这样一来从左向右就是有序的，再次说明了“代码即数据”的优点。

Rotate？根本不需要好吧，因为只要满足“中缀有序”的性质，括号的位置随便加，所以rotate本质就是调整括号位置。

这里我们利用模式匹配，人为将key写成x、y、z，子树写成a、b、c、d，显然只需要保证平衡前后他们的相对位置不变，BST的性质就没变。

需要注意：对于RB-tree的性质3，要保证平衡前后根节点的Black-Height不变，自己手动画一画图就知道了。

Deletion

相比插入，删除操作就复杂的太多了，因为会同时破坏性质2和性质3，所以可能的情况就非常之多，参考wiki，简直没有任何美感，单纯的暴力的讨论各种可能的情况。

如果本文也是像wiki那样讨论分析delete的各种情况，那就可以去死了。

事实上，对于删除操作，存在一种非常巧妙trick，可以将删除的复杂度化简到和插入一样简单，参考Matt Might's Blog。

首先思考一个问题，为啥删除要比插入复杂？或者说为啥插入就那么简单？

因为我们只插入Red节点，不会破坏性质3，只会破坏性质2。

同理，我们能否使用相似的策略，使得性质3不被破坏。表面上看貌似不可能，删除Red节点好说，但是如果删除一个Black节点呢？

尝试换一种视角看待性质3：Red贡献0，Black贡献+1，每个节点的两个儿子具有相同的“加权高度”。

我们删除一个Black节点，这颗子树的加权高度-1，所以可以通过将其父亲的权重+1来维持性质3。

非常有意思，相当于我们引入新的“颜色”：Double Black（+2）。显然这只是临时的颜色，最终的RB-tree我们肯定不希望看见这东西，所以需要引入新的操作bubble：如果一个节点的儿子是BB，那么将“权重上调”。所谓“权重上调”，就是将两个儿子的颜色减轻，自己的颜色加深。

1
2
3
4
bubble :: Color -> RBTree a -> a -> RBTree a -> RBTree a
bubble c l x r
    | isBB l || isBB r = balance (blacker c) (redder' l) x (redder' r)
    | otherwise        = balance c l x r

易知，bubble前的非法状态有且仅有以下6种：（图中“灰色”代表Double Black）

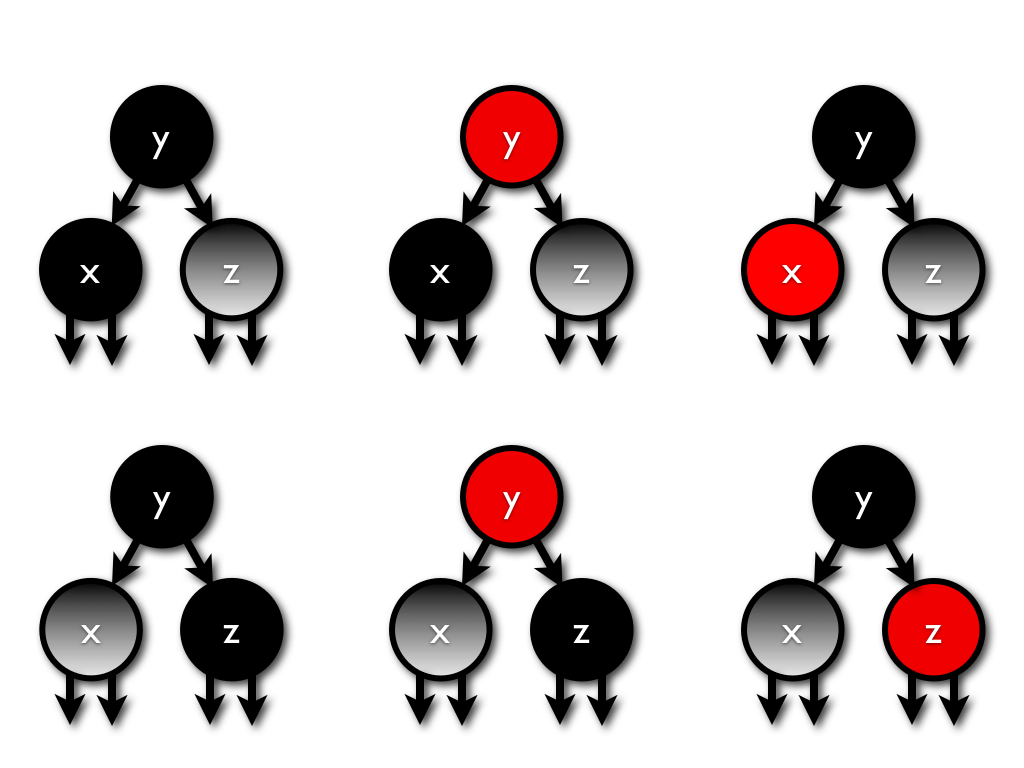

Before Bubble

需要说明：

  • 为什么没有两个儿子都是Double Black？因为只可能delete的分支传上来一个BB。
  • 为什么没有父亲兄弟都是Red的情况？因为delete前RB-tree是合法的，这样违背性质2。

这6种情况bubble后的局面是：(White代表Negative Black(-1) )

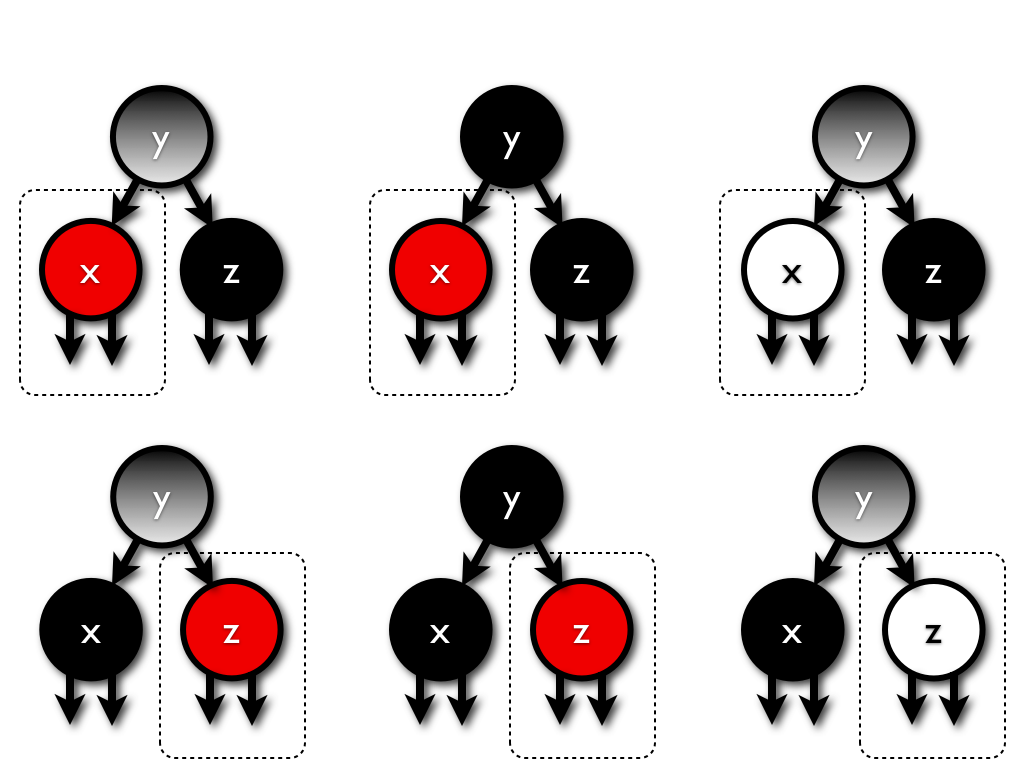

After Bubble

  • 对于左边两种情况，和插入的非法情况相似，可能导致Red连续，Red连续的情况有4种；

  • 对于中间两种情况，可能导致之前插入的非法情况，Red连续有4种；

  • 对于右边两种情况，兄弟的“权重下调”，因为兄弟本身就是Red (+0)，下调后是Negative Black(-1)，产生了一种新的颜色Negative Black，显然这东西也不是我们希望看到的，所以也要消除：

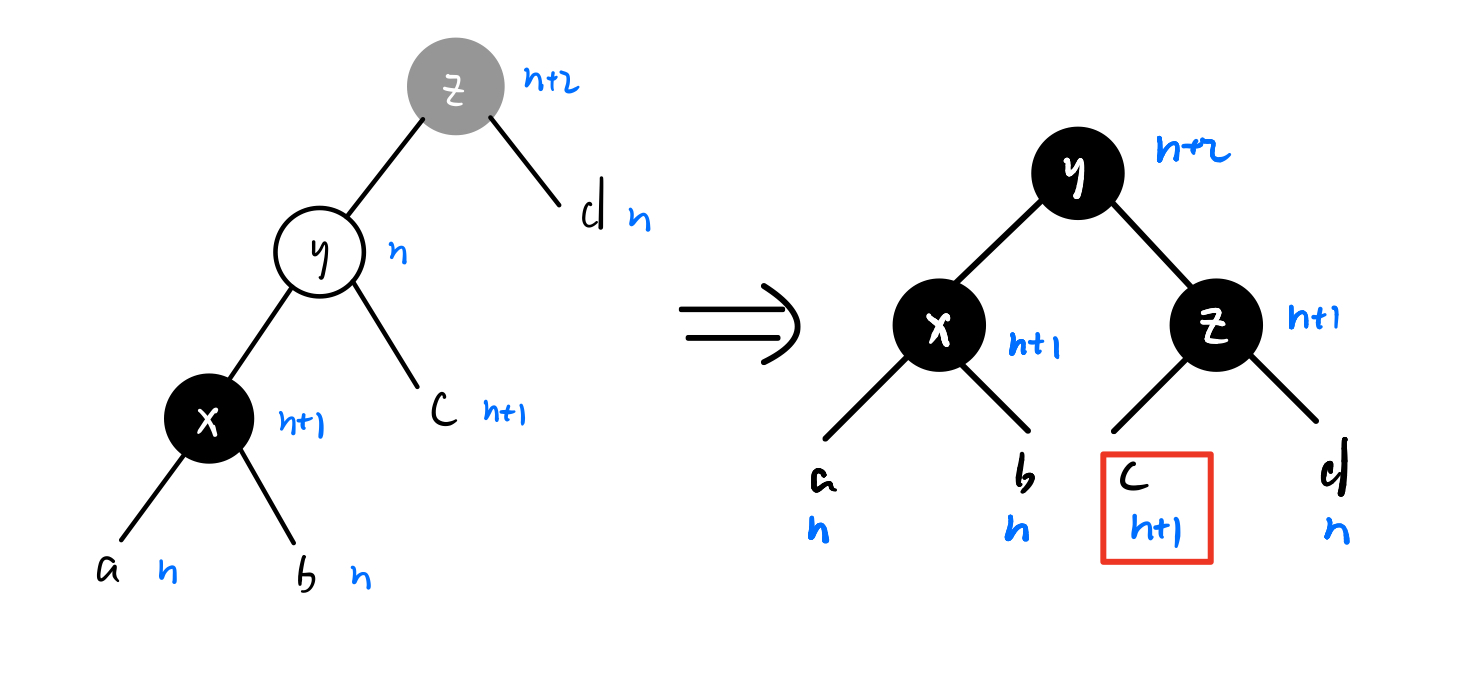

    如上图，因为y是NB，是Red变来的，所以y的两个儿子一定都是Black，不妨选取左儿子，然后平衡。需要注意的是，因为c的Black-Height是n+1和a、b、d不同，所以需要对c进行降级，降级后继续平衡。

综上所述，balance总共有 \(4 + 4 + 2 = 10\) 种情况。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
balance :: Color -> RBTree a -> a -> RBTree a -> RBTree a

balance B (T R (T R a x b) y c) z d = T R (T B a x b) y (T B c z d)
balance B (T R a x (T R b y c)) z d = T R (T B a x b) y (T B c z d)
balance B a x (T R (T R b y c) z d) = T R (T B a x b) y (T B c z d)
balance B a x (T R b y (T R c z d)) = T R (T B a x b) y (T B c z d)

balance BB a x (T R b y (T R c z d)) = T B (T B a x b) y (T B c z d)
balance BB a x (T R (T R b y c) z d) = T B (T B a x b) y (T B c z d)
balance BB (T R (T R a x b) y c) z d = T B (T B a x b) y (T B c z d)
balance BB (T R a x (T R b y c)) z d = T B (T B a x b) y (T B c z d)

balance BB a x (T NB b y (T B c z d)) = T B (balance B a x (redder' b)) y (T B c z d)
balance BB (T NB (T B a x b) y c) z d = T B (T B a x b) y (balance B (redder' c) z d)

balance c l x r = T c l x r

讨论完了bubble和balance，最后回到delete。按照一般的BST删除方法，首先找到该节点，然后删除它：

  • T R E _ E：红色节点直接删除返回一个E即可；
  • T B E _ E：黑色节点删除导致Black-Height减少，返回EE，相当于Double Black的Leaf；
  • 删除节点是黑色，其儿子一个是Red，一个是E，将儿子修改为Black返回；
  • 左右儿子都不是E，将节点值替换为左儿子的最大值，并在左儿子中删除它。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
delete :: (Ord a) => a -> RBTree a -> RBTree a
delete v t = blacken $ del t
    where
        del E = E
        del t@(T c l x r) = case compare v x of
            LT -> bubble c (del l) x r
            GT -> bubble c l x (del r)
            EQ -> remove t

remove :: RBTree a -> RBTree a
remove (T R E _ E) = E
remove (T B E _ E) = EE
remove (T B E _ (T R l x r)) = T B l x r
remove (T B (T R l x r) _ E) = T B l x r
remove (T c l x r) = bubble c l' x' r
    where
        l' = removeMax l
        x' = findMax l

removeMax :: RBTree a -> RBTree a
removeMax t@(T _ _ _ E) = remove t
removeMax (T c l x r) = bubble c l x (removeMax r)

findMax :: RBTree a -> a
findMax E = error "findMax in an empty tree"
findMax (T _ _ x E) = x
findMax (T _ _ _ r) = findMax r

Code

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
module RBTree where

import Text.PrettyPrint
import Prelude hiding (lookup)

data Color = NB | R | B | BB deriving (Show, Enum)

data RBTree a = E | EE | T Color (RBTree a) a (RBTree a)

blacker :: Color -> Color
blacker = succ

redder :: Color -> Color
redder = pred

blacker' :: RBTree a -> RBTree a
blacker' EE = error "blacker' a EE node"
blacker' E = EE
blacker' (T c l x r) = T (blacker c) l x r

redder' :: RBTree a -> RBTree a
redder' E = error "redder' a E node"
redder' EE = E
redder' (T c l x r) = T (redder c) l x r

isBB :: RBTree a -> Bool
isBB EE = True
isBB (T BB _ _ _) = True
isBB _ = False

blacken :: RBTree a -> RBTree a
blacken (T _ l x r) = T B l x r
blacken _ = E

redden :: RBTree a -> RBTree a
redden (T _ l x r) = T R l x r


balance :: Color -> RBTree a -> a -> RBTree a -> RBTree a

balance B (T R (T R a x b) y c) z d = T R (T B a x b) y (T B c z d)
balance B (T R a x (T R b y c)) z d = T R (T B a x b) y (T B c z d)
balance B a x (T R (T R b y c) z d) = T R (T B a x b) y (T B c z d)
balance B a x (T R b y (T R c z d)) = T R (T B a x b) y (T B c z d)

balance BB a x (T R b y (T R c z d)) = T B (T B a x b) y (T B c z d)
balance BB a x (T R (T R b y c) z d) = T B (T B a x b) y (T B c z d)
balance BB (T R (T R a x b) y c) z d = T B (T B a x b) y (T B c z d)
balance BB (T R a x (T R b y c)) z d = T B (T B a x b) y (T B c z d)

balance BB a x (T NB b y (T B c z d)) = T B (balance B a x (redder' b)) y (T B c z d)
balance BB (T NB (T B a x b) y c) z d = T B (T B a x b) y (balance B (redder' c) z d)

balance c l x r = T c l x r

bubble :: Color -> RBTree a -> a -> RBTree a -> RBTree a
bubble c l x r
    | isBB l || isBB r = balance (blacker c) (redder' l) x (redder' r)
    | otherwise        = balance c l x r

insert :: (Ord a) => a -> RBTree a -> RBTree a
insert v t = blacken $ ins t
    where   ins E = T R E v E
            ins (T c l x r) = case compare v x of
                LT -> balance c (ins l) x r
                EQ -> T c l x r
                GT -> balance c l x (ins r)

delete :: (Ord a) => a -> RBTree a -> RBTree a
delete v t = blacken $ del t
    where
        del E = E
        del t@(T c l x r) = case compare v x of
            LT -> bubble c (del l) x r
            GT -> bubble c l x (del r)
            EQ -> remove t

remove :: RBTree a -> RBTree a
remove (T R E _ E) = E
remove (T B E _ E) = EE
remove (T B E _ (T R l x r)) = T B l x r
remove (T B (T R l x r) _ E) = T B l x r
remove (T c l x r) = bubble c l' x' r
    where
        l' = removeMax l
        x' = findMax l

removeMax :: RBTree a -> RBTree a
removeMax t@(T _ _ _ E) = remove t
removeMax (T c l x r) = bubble c l x (removeMax r)

findMax :: RBTree a -> a
findMax E = error "findMax in an empty tree"
findMax (T _ _ x E) = x
findMax (T _ _ _ r) = findMax r

lookup :: (Ord a) => a -> RBTree a -> Maybe a
lookup _ E = Nothing
lookup a (T _ l x r) = case compare a x of
    LT -> lookup a l
    GT -> lookup a r
    EQ -> Just x

---

showTree :: (Show a) => RBTree a -> Doc
showTree E = text "E"
showTree (T c l x r) =
    text "T" <+> text (show c) <+> text (show x)
    $+$ (text "  " <+> vcat [showTree l, showTree r])

instance (Show a) => Show (RBTree a) where
    show = render . showTree

instance Foldable RBTree where
    foldMap f E = mempty
    foldMap f (T _ l x r) = foldMap f l `mappend` f x `mappend` foldMap f r

toList :: RBTree a -> [a]
toList = foldr (:) []

fromList :: (Foldable t, Ord a) => t a -> RBTree a
fromList = foldr insert E

Conclusion

回过头来看看RB-tree，会发现这东西是如此简单，如此自然。

我们知道了RB-tree和4阶B-tree是同构的，只不过是B-tree的二叉树表示罢了，Red节点不过就是B-tree的内部节点，所以熟悉B-tree的话可以将插入删除都类比B-tree学习。

对比另一个著名的平衡树AVL，我们能得到什么结论。众所周知，AVL子树高度差不超过2，所以更加“平衡”，RB-tree的子树高度差可能达到一倍之多，所以AVL的高度是严格 \(\log (n+1)\)，而RB-tree的高度可能达到 \(2\log(n+1)\)。因为高度更低，所以AVL的查询效率更高（理论上最高），但是修改的时候也就更容易破坏结构，需要更多的平衡操作。RB-tree由于其限制更加宽松，只会在Red相邻时平衡，所以常数要小的多。

下面从更深层次来思考平衡树问题。

对于绝对平衡的树（所有叶子具有相同深度），显然查询效率一定是最高的，但是它甚至不能够修改，对于2叉满的绝对平衡树，高度为 \(h\)，其节点数目为 \(2^0 + 2^1 + \cdots + 2^{h-1} = 2^h - 1\)。

所以我们需要 “放宽松” 限制条件，很直观的就有两种思路：

  • 放松高度、size等平衡标准的限制：高度差不超过 \(\Delta\)，\(size_L \leq \alpha \times size_R\) 等等；
  • 放松树结构的限制：允许多叉树结构。

本质上，都是引入了“缓冲区”的概念，计算机科学的大多数问题都可以通过加cache解决。

对于放松树结构是最好理解的，2-3 tree是很标准的平衡树结构，但是和AVL一样太过于标准，轻易修改就会导致结构非法，基于2-3 tree的Finger Tree如果允许1、4合法，相当于增加的缓冲区，就会大大减少对于树结构的修改。

对于放松平衡标准也差不多一个意思，AVL动不动就需要平衡，RB-tree只有在Red连续才需要，Size-Balanced tree只有在左右子树平衡因子超过阈值才平衡，显然这个平衡到非法之间的容错空间就相当于缓冲区。

当然世上没有十全十美的事情，有些事物天生就是对立的。标准越宽松，结构的改变次数就越少，但是与此同时树也可能越不平衡。所以在实际应用中，要benchmark，要看操作的占比，如果查询远超过修改，显然AVL是最合适的；如果修改远超过查询，对于insert和delete的时间复杂度取决于树高和平衡限制，这之间的平衡点显然取决于实际数据。另一方面，对于结构的控制越多，代码复杂度越高，程序的常数也就越大，Haskell的Set和Map使用Size-Balanced tree就是因为其实现极其简单并且常数很小。

No silver bullet.
